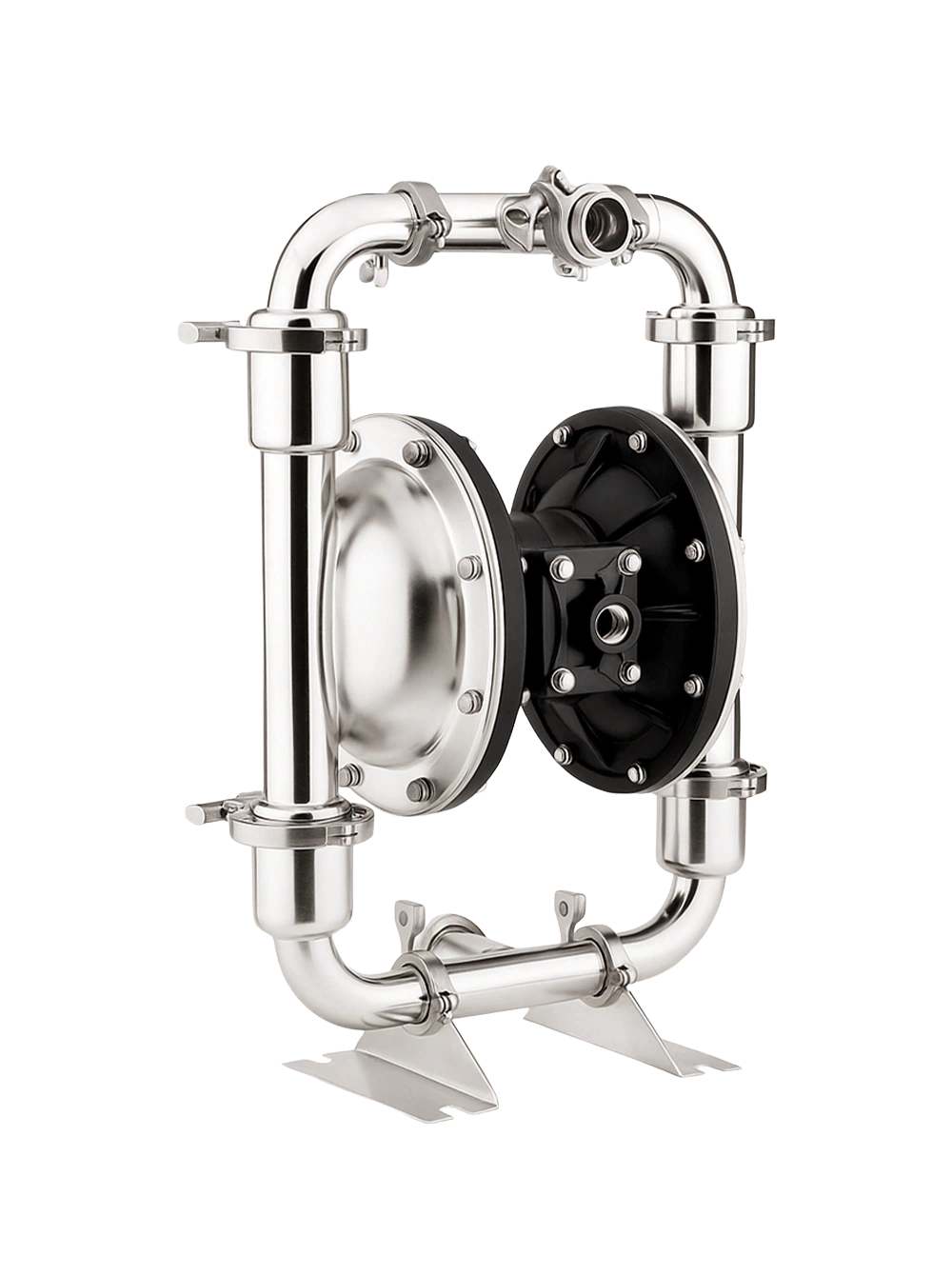

Bomba Pneumática de Duplo Diafragma – Linha PharmaFlow
Resistência química e sanitária para o bombeamento de fluidos críticos.
A bomba pneumática de duplo diafragma PharmaFlow é fabricada em Aço Inoxidável AISI 316L, com diafragmas em Santoprene (backup) e contato com o fluido em PTFE (Teflon®). Foi projetada para o bombeamento de líquidos sensíveis, abrasivos ou corrosivos, mantendo segurança, eficiência e conformidade regulatória em processos que não admitem contaminação.
Disponível nas conexões 1", 1.1/2" e 2", com vazão de até 565 L/min, pressão máxima de 7,0 bar e faixa de temperatura de operação entre -18°C e +100°C, essa bomba pneumática de duplo diafragma atende desde pequenos volumes até transferências industriais de maior porte.
Aço Inox AISI 316L Conexão Tri-clamp Compatível com CIP/SIP Vazão até 565 L/min
Benefícios
- Inércia química: diafragmas e esferas em PTFE evitam reação com o produto bombeado, prevenindo contaminação.
- Higiene e limpeza: conexão tri-clamp e conformidade com processos CIP/SIP facilitam a sanitização entre lotes.
- Resistência à corrosão: corpo em Aço Inox AISI 316L suporta ambientes agressivos e ciclos de esterilização.
- Ampla faixa de operação: funciona de -18°C a +100°C, cobrindo produtos frios e processos térmicos.
- Escalabilidade: três conexões disponíveis (1", 1.1/2" e 2") para diferentes volumes de produção.
Ficha técnica completa
| Modelo |
Conexão |
Vazão máxima |
Entrada de ar |
Particulado máx. |
Peso |
| PharmaFlow PX10 |
1" |
160 L/min |
½" |
4,0 mm |
12 kg |
| PharmaFlow PX15 |
1.1/2" |
400 L/min |
¾" |
6,0 mm |
26 kg |
| PharmaFlow PX20 |
2" |
565 L/min |
¾" |
6,0 mm |
31 kg |
Pressão máxima de 7,0 bar, distância de recalque até 70 metros e sucção de 6 a 7 metros são comuns a todos os modelos, assim como a temperatura de operação de -18°C a +100°C.
| Material de construção |
Aço Inox AISI 316L |
| Diafragmas |
Santoprene (backup) e PTFE (contato com fluido) |
| Conexão |
Tri-clamp |
| Pressão máxima |
7,0 bar |
| Distância de recalque máxima |
70 metros |
| Distância de sucção máxima |
6 a 7 metros |
| Temperatura de operação |
-18°C a +100°C |
Aplicações
A bomba pneumática de duplo diafragma PharmaFlow atende demandas críticas da indústria farmacêutica e de alta pureza, garantindo o transporte seguro de princípios ativos, excipientes e fluidos estéreis. O corpo em Inox 316L oferece resistência superior à corrosão e oxidação, enquanto os componentes em PTFE garantem inércia química, prevenindo contaminações. É compatível com processos de CIP/SIP e indicada para ambientes que exigem esterilização, precisão e confiabilidade.
Indústria Farmacêutica Indústria Alimentícia Indústria de Laticínios Indústria de Bebidas Indústria de Cosméticos Indústria Farma-Cosmética
Como escolher o modelo certo
- Levante a vazão necessária: para até 160 L/min, o PX10 (1") atende; para até 400 L/min, opte pelo PX15 (1.1/2"); acima disso, até 565 L/min, use o PX20 (2").
- Confirme o particulado do fluido: o PX10 aceita até 4,0 mm; PX15 e PX20 suportam até 6,0 mm.
- Verifique a linha de ar comprimido: o PX10 exige entrada de ½", enquanto PX15 e PX20 pedem ¾".
- Avalie a distância de instalação: todos os modelos suportam recalque de até 70 metros e sucção de 6 a 7 metros, mas quanto maior a distância, mais importante o dimensionamento correto da tubulação.
- Considere a exigência sanitária do processo: se houver rotina de CIP/SIP, a conexão tri-clamp e os materiais em Inox 316L e PTFE já atendem ao requisito.
Ficou em dúvida entre PX10, PX15 e PX20? Envie a vazão desejada e o tipo de fluido pelo WhatsApp e ajudamos a definir a bomba pneumática de duplo diafragma correta para sua linha.
Observações importantes
- Respeite a pressão máxima de 7,0 bar na linha de ar comprimido para evitar sobrecarga dos diafragmas.
- O tamanho máximo de particulado varia por modelo (4,0 mm no PX10 e 6,0 mm no PX15/PX20); verifique a granulometria do produto antes da instalação.
- Utilize conexões e vedações compatíveis com tri-clamp para manter a integridade sanitária em processos CIP/SIP.
Perguntas frequentes
Qual a vazão máxima da bomba pneumática de duplo diafragma PharmaFlow?
A vazão máxima varia conforme o modelo: 160 L/min no PX10, 400 L/min no PX15 e 565 L/min no PX20.
A bomba pode ser usada em processos CIP/SIP?
Sim, o design em Aço Inox 316L com conexão tri-clamp e componentes em PTFE é compatível com rotinas de limpeza e esterilização in loco.
Qual modelo escolher para uma vazão de 3.000 litros por hora?
3.000 L/h equivalem a 50 L/min, faixa atendida pelo modelo PX10 (1"), que suporta até 160 L/min.
Qual a temperatura máxima suportada pela bomba?
A faixa de operação vai de -18°C a +100°C, cobrindo tanto produtos refrigerados quanto processos com aquecimento moderado.
Qual o material dos diafragmas em contato com o produto?
O contato com o fluido é feito em PTFE (Teflon®), com backup em Santoprene, garantindo inércia química e evitando contaminação.
Transporte fluidos sensíveis sem risco de contaminação
Fale com nosso time e indicamos o modelo PX10, PX15 ou PX20 conforme sua vazão e o fluido bombeado.
Falar com especialista
Atendimento técnico especializado para escolha do modelo correto.
